Валковые дробилки наиболее приспособлены для переработки очень распространенных материалов, склонных к налипанию или содержащих липкие включения.

Специалистами ТОО «ОПЦ Оргпроектцемент»разработаны дробилки одно-, двух-, трех-, и четырехвалковые. Поверхности валков могут быть гладкие и зубчатые. Дробилки с гладкими или рифлеными валками применяются для дробления материалов средней прочности.; дробилки с зубчатыми валками применяют для измельчения каменного угля и подобных материалов малой прочности. Разработаны дробилки для дробления горячего агломерата t=600°-850° С. В этих машинах вал выполнен полым для циркуляции воды в качестве охлаждения.

Большое распространение получили валковые дробилки различных конструкций особенно в составе дробильно-сортировочных установок.

Для решения самого широкого круга задач, стоящих перед потребителем ТОО «ОПЦ Оргпроектцемент»проектирует дробильное оборудование любой производительности.

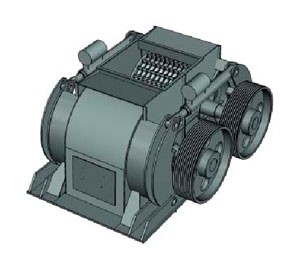

Рисунок. Дробилка двух валковая зубчатая.

Таблица. Технические характеристики валковых дробилок


Модель

Типоразмер

Размер
куска
исходного материала, мм

Размер готового
продукта,
мм

Производи-
тельность,
т/ч

Мощность
двигателя,
кВт

Масса, т

Габаритные
размеры,
LхВхН,
мм

540.00.000.00

Д4Г
900х700

40

2...10

12

40

39

4500
3400
3700

541.00.000.00

ДЗГ

400

2...10

30-50

22

6,53

2094
1470
1736

542.00.000.00*

ДОЗ
1300х2700

250х1300
х2500

150

200

55

17,2

7500
3800
2500

543.00.000.00*

ДОЗ 1300х4200

400х1500
х4000

150

900

110

53,3

10000
4600
2500

544.00.000.00

ДОШ
550х600

50

30

12

22

5,3

2700
2400
2100

545.00.000.00

ДДЗ
1500х1200

600х600
х900

100

225

150

36

5000
6300
2100

546.00.000.00

ДДЗ
1500Х1200

50-150

50

100-200

180

46,6

8010
5670
2350

547.00.000.00**

ДДЗ 1500х1200

600-300

25-1500

150-450

2х90

48,93

6880
5400
2430

** Модернизация гидравлики.

Роторные дробилки предназначены для ударного дробления различных материалов. Эти дробилки применяются в самых разнообразных отраслях промышленности. Их используют: для приготовления заполнителей бетона из различных осадочных и изверженных пород; для дробления доменных шлаков, в том числе шлаков, содержащих металлические включения; для дробления сырья и клинкера при производстве цемента; для дробления извести, гипса, мрамора, кирпичного боя, шамота; для дробления стекольного боя; для дробления коксующихся углей; для дробления различных руд и др. Роторные дробилки применяют как на первой, так и на последующих стадиях дробления, вплоть до тонкого измельчения.

Дробилки имеют массивный ротор, на котором жестко закреплены сменные била из износостойкой стали.

В крышках верхней части корпуса установлены отражательные плиты. Для регулирования выходной щели и предохранения дробилки от поломки при попадании недробимого тела, плиты шарнирно закреплены на пружинных подвесках.

Для дробилок предусмотрены сменные шкивы для регулировки скорости вращения ротора, что позволяет поддерживать характеристики готового продукта на требуемом уровне.

Рисунок. Роторная дробилка.

Дробилки могут выпускаться как самостоятельной единицей, так и в составе агрегатов. Агрегаты включают в себя саму дробилку, пространственную раму, площадки обслуживания, электрооборудование. Конструкция агрегатов позволяет максимально упростить сооружение фундаментов и комбинировать все компоненты технологических линий. Это дает возможность скомпоновать практически любую линию в пределах характеристик данного оборудования. Для решения самого широкого круга задач, стоящих перед потребителем ТОО «ОПЦ Оргпроектцемент» проектирует дробильное оборудование любой производительности.

Таблица. Технические характеристики роторных дробилок

Наименование параметра

Модель

520.00.000.00

521.00.000.00

522.00.000.00

ДРС 12х12

ДРК 16х12

ДРК 20х16

Размер куска исходного материала, мм

375

800

1100

Регулируемые размеры выходных щелей, мм
S1min
S1 max
S2 min
S2 max

20
250
20
185

32
320
32
200

40
400
40
250

Производительность, м3/ч

210

210

380

Мощность двигателя, кВт

200

160

250

Масса, т

27,2

36,6

72,5

Габаритные размеры, мм
LхВхН

3400
3200
2800

4200
2900
3500

5600
3600
4400

Молотковые дробилки в промышленности строительных материалов используют в основном для среднего и мелкого дробления. Размер продукта дробления этих машин регулируется изменением частоты вращения ротора, количеством молотков.

Дробилки молотковые М20х20Г и М20х30Г предназначены для дробления хрупких и малоабразивных материалов: каменного угля, известняка, некоторых руд.

Особенность эксплуатации молотковых дробилок в том, что они не могут работать на влажных материалах – при этом возможно “замазывание” колосниковых решеток. Поэтому влажность исходного материала не должна превышать 5-7%.

Для дробления липких и влажных малообразивных материалов средней твердости разработаны: дробилка молотковая ДМ 17х14,5, дробилка молотковая незабивающаяся ДМН 21х18,5 и дробилка молотковая самоочищающаяся 2000х2000. В конструкции этих дробилок предусмотрены очистные устройства.

Для удобства обслуживания корпуса всех дробилок оборудованы люками, дверями.

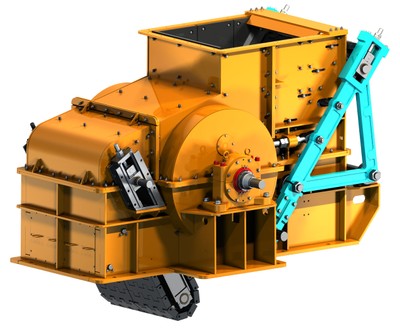

Рисунок. Молотковая дробилка.

Таблица. Технические характеристики молотковых дробилок

Модель

Типоразмер

Размер куска
исходного
материала, мм

Ширина
разгрузочной
щели, мм

Производительность,
т/ч

Мощность
двигателя,
кВт

Масса, т

Габаритные
размеры
LхВхН, мм

531.00.000.00

М20х20Г

600

20

600-800

800

52

4000
4200
3100

532.00.000.00

М20х30Г

600

20

1100-1500

1250

74,6

4000
5500
3100

533.00.000.00

ДМ 17х14,5

600

23...183

150-500

400

75,3

5270
7650
4100

535.00.000.00

ДМС
2000х2000

600

20...180

200-660

800

72,2

8000
6000
4000
