Рисунок. Установка вибрационного помола УВП-1000

Установка вибрационного помола УВП-1000 предназначена для тонкого измельчения непрерывным способом различных материалов вплоть до высокоабразивных с производительностью порядка 1,5 т/ч. Наиболее целесообразно применение установки для домола цемента, измельчения известково-песчаных смесей, руд, неметаллорудных материалов, компонентов керамики и т.п.

Таблица. Основные технические характеристики

Наименование показателя, единица измерения

Значение

Производительность, т/ч

1,5 *

Рабочий объем контейнера (рабочей камеры), м3

1,08

Частота колебаний контейнера, Гц

24,5

Амплитуда колебаний контейнера, мм

1?10

Давление в воздушной магистрали виброизоляторов, номинальное, МПа

0,6

Вибровозбудитель:

- тип

- количество вибровозбудителей

дебалансный

2

Суммарная установленная мощность, кВт

44

Габаритные размеры установки, мм:

- длина

- ширина

- высота

3700

1500

1680

Масса установки (без мелющих тел), кг

4100

*) Производительность установки и ассортимент мелющих тел зависят от физико-механических свойств измельчаемого материала и определяются при эксплуатации изделия

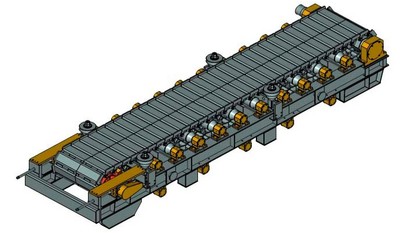

Рисунок. Пластинчатый питатель



Таблица. Технические характеристики питателя

Тип

Производительность, м3



Крупность кусков транспортируемого материала

Скорость движения полотна, м/с

Угол установки питателя, °

Рабочая ширина полотна, мм

Расстояние между осями вал-звездочки и натяжного барабана, мм

Масса , кг

1-15-45

120...370

Не более 0,8 ширины полотна

0,023...0,07

12

1500

4500

40000

1-15-60

6000

44350

1-15-90

9000

65400

1-15-120

12000

65315

1-15-150

15000

76170



Питатели предназначены для равномерной выдачи сыпучих материалов из бункеров, воронок и других емкостей в рабочие машины или транспортирующие устройства.

Допускается подача других материалов при условии их соответствия технической характеристике.

Рабочим органом пластинчатого питателя, перемещающим материал, служат соединенные между собой в замкнутую цепь полотна пластины. Пластины специальной формы и особая конструкция полотна предотвращает просыпание транспортируемого материала. Направляющей при движении верхней части пластин полотна служат два ряда роликов. Нижняя ветвь поддерживается несколькими парами роликов. полотно питателя приводится в движение электродвигателем, который через редуктор и цепную передачу приводит в движение ведомый вал питателя. Для регулировки натяжения питателя используется натяжной винтовой механизм.
